三维光学静态变形测量系统

三维光学静态变形测量系统,使用普通单反相机(非量测相机),通过多幅二维照片,基于工业近景摄影测量原理,重建工件表面关键点三维坐标。用于对中型、大型(几米到几十米)物体的关键点进行三维测量。设备既可以作为静态变形观测仪器,也可以作为便携式三坐标,用于工业测量。

当系统作为便携式三坐标使用时,与传统三座标测量仪相比,设备没有机械行程限制,不受被测物体的大小、体积、外形的限制,能够有效减少累积误差,提高整体三维数据的测量精度。可以代替传统的激光跟踪仪、关节臂、经纬仪等,而且没有繁琐的移站问题,方便大型工件测量。

系统主要由高性能单反相机、编码标志点、非编码标志点、标尺、计算机及检测分析软件等组成。

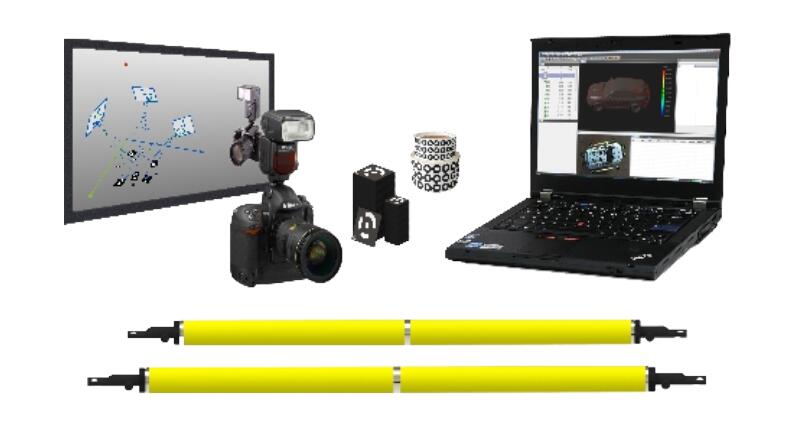

三维光学静态变形测量系统(图1)

系统特色

【1】高精度的相机标定算法,适用于多种数码相机

【2】自主知识产权的核心算法

【3】测量范围大:可测量0.3m~50m范围的物体

【4】测量精度高:最高精度可达±0.015mm/m

【5】测量速度快:拍照方便快速,计算速度快,测量结果三维可视化

【6】可进行CAD数模对比,用于质量检测

【7】具备静态变形测量模块,可测量工件变形数据

【8】可购买楼梯三维摄影专用模块,支持楼梯三维重建

【9】操作方便:设备不需要事先校正,使用方便,对操作人员无特殊要求

【10】适应性强:不受环境及测量范围限制,可在车间或工业现场测量

【11】便携式设计:设备轻便,单人可携带外出开展测量工作

应用说明

应用范围:

1.逆向设计:快速获取零部件的关键点数据,建立三维数模,达到产品快速设计的目的。

2.产品检测:生产线产品质量控制和形位尺寸检测,特别适合复杂曲面的检测,可以检测铸件、锻件、冲压件、注塑件、木制品等产品。

3.航空航天:配合激光扫描仪等进行飞机整机建模。

4.汽车家电:模具设计、检测以及修正。

5.文物考古:古董、雕塑等文物的三维建模及仿制。

6.工程建设:建筑、桥梁、搭架等形貌监测及评估。

7.可配合 OM三维光学面扫描系统以提高其整体点云拼接的精度。

应用领域:

1.工业变形测量(大尺寸位移变形测量)

2.重要考研项目变形测量

3.机械载荷试验

4.热负载试验

5.结构试验变形测量(电力塔架,桁架等)

6.模型试验变形测量(相似材料模型,岩土模型)

7.建筑变形测量

典型案例

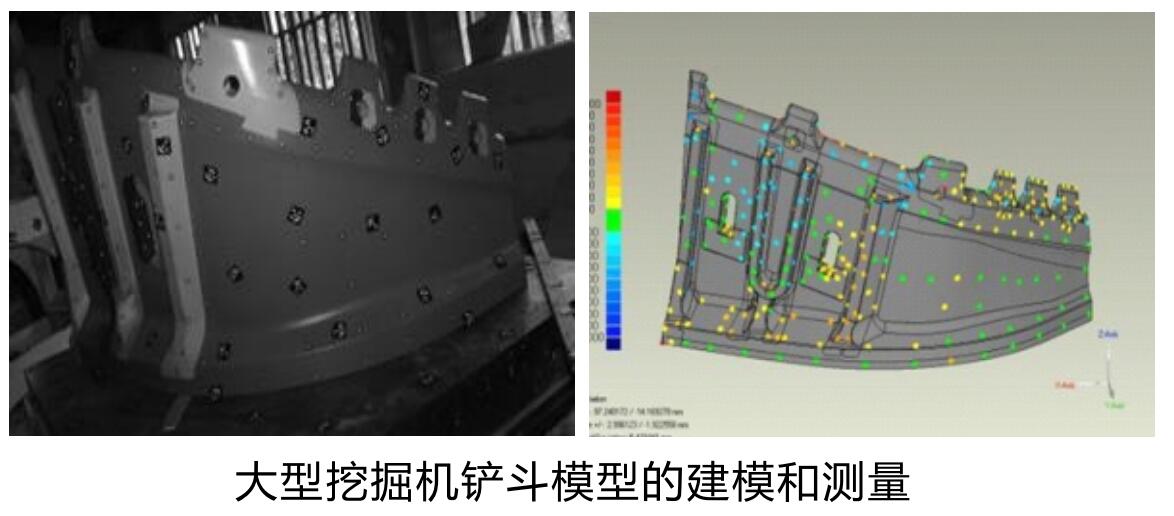

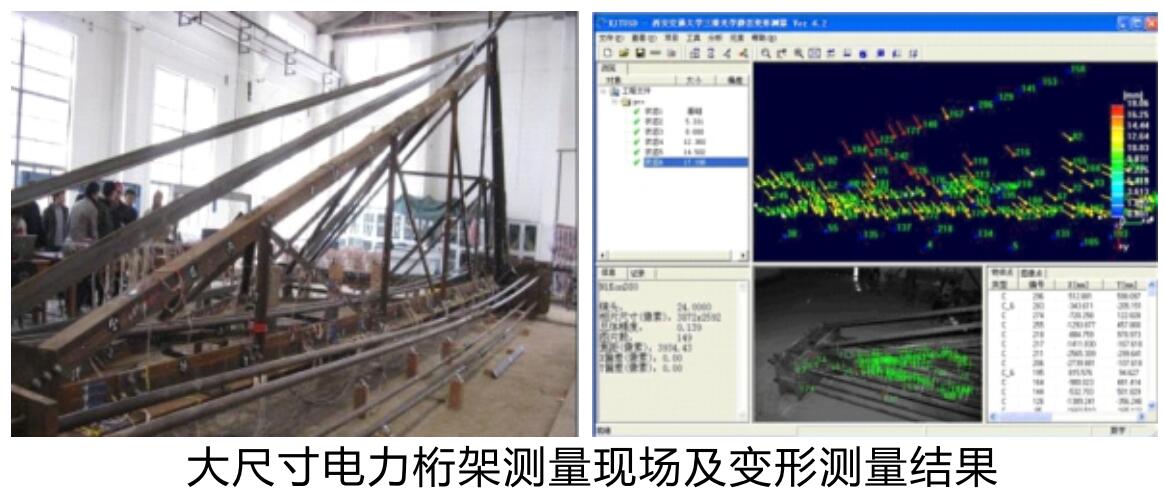

三维光学静态变形测量系统(图2)    三维光学静态变形测量系统(图3)

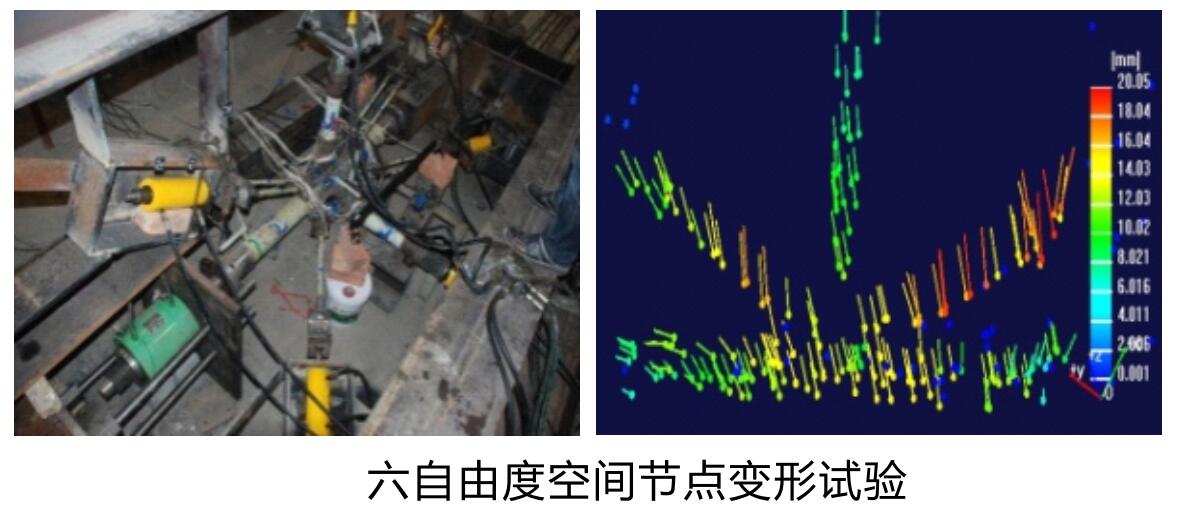

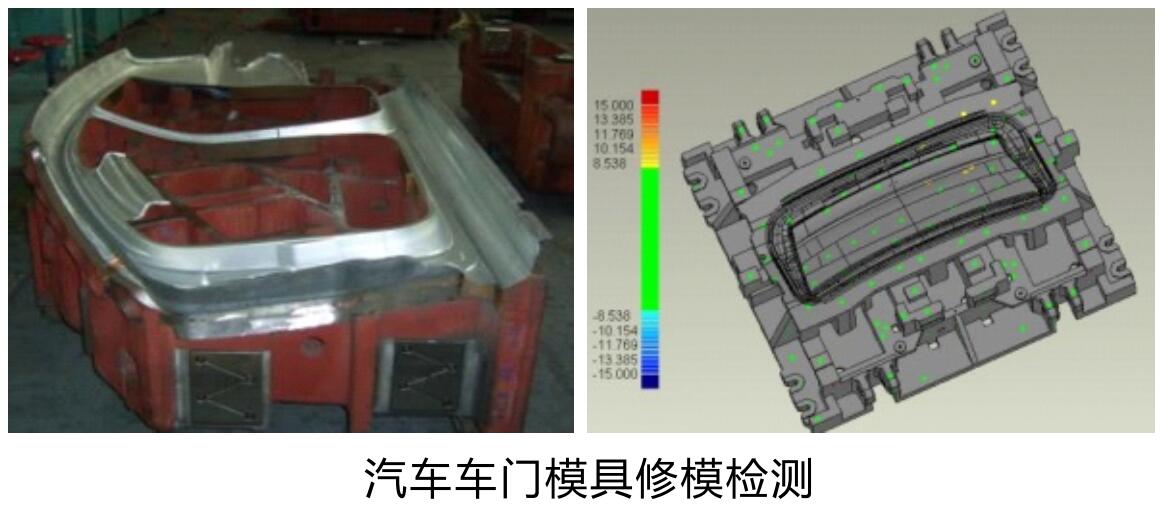

三维光学静态变形测量系统(图4)       三维光学静态变形测量系统(图5)

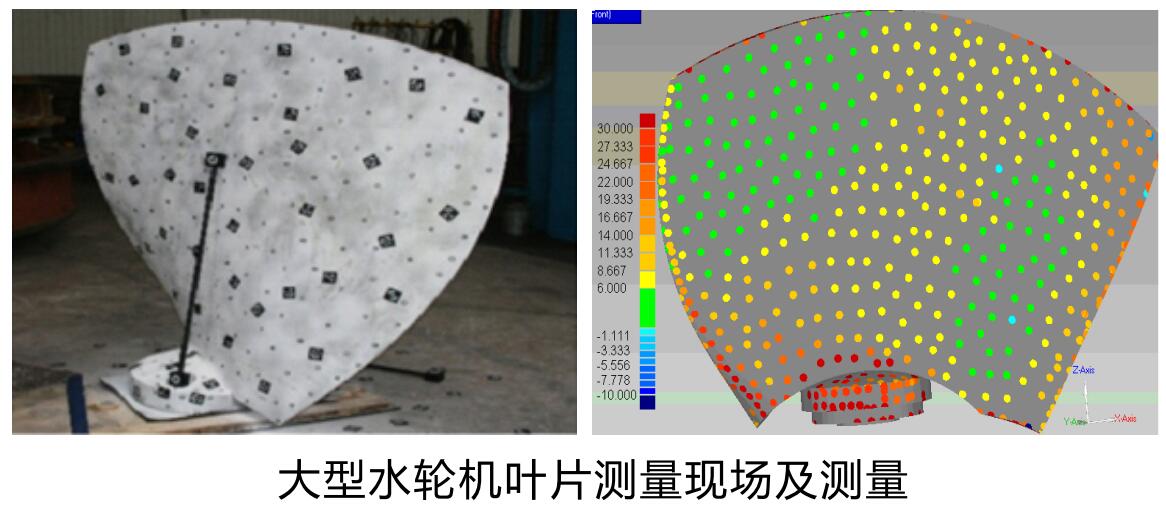

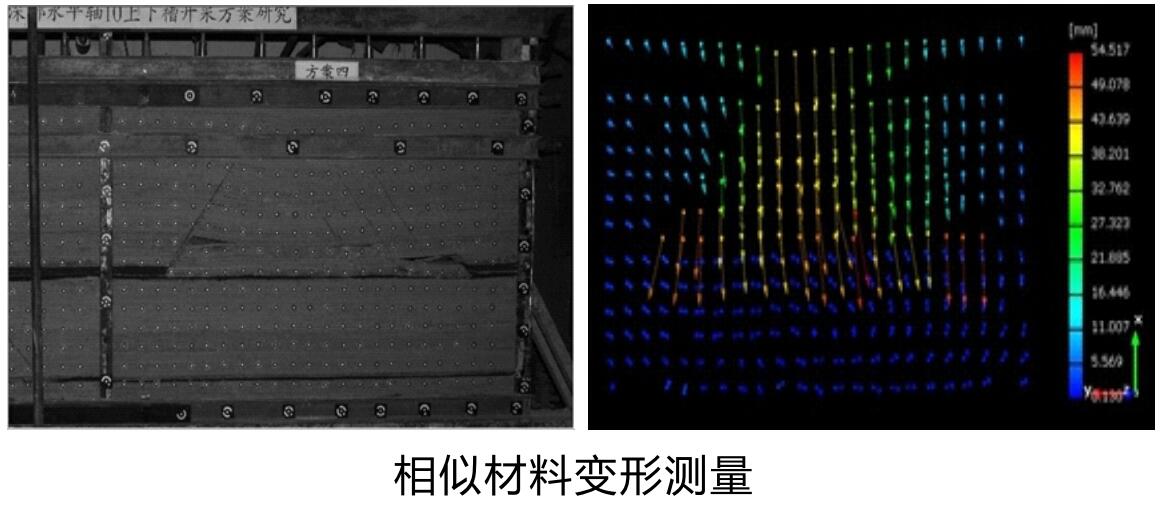

三维光学静态变形测量系统(图6)        三维光学静态变形测量系统(图7)
更多典型应用可下载资料或联系我司市场部人员获取,谢谢!

配置单价

根据用户需求的不同,我司提供多种型号配置供选择。工业型和高精度型号一般作为便携式三坐标使用。

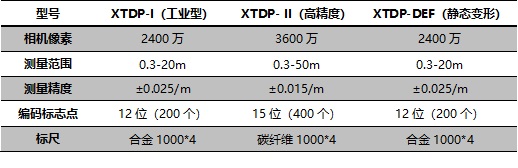

三维光学静态变形测量系统(图8)

详细的配置和单价您可以联系我们市场部人员获取。我司支持设备的个性化制定,欢迎咨询,谢谢!
